有源濾波器作為濾波器的常見種類，廣泛應用在無線通信領域，是工程師較為熟悉的電子設備之一，今天星明來談?wù)動性礊V波器的特點及分類、設計技巧，讓你對有源濾波器有著更進一步的認識。
有源濾波器的特點：
有源濾波器的頻率范圍是由直流到500KHz，在低頻范圍內以取代了傳統的LC濾波器，特別是在低頻率下無法實現LC濾波器，但有源濾波器能消除弊端。
有源濾波器的輸入阻抗高，輸出阻抗極低，所以具有良好的隔離性能，各級之間均無阻抗匹配的要求。
有源濾波器易于制作介質頻率或中心頻率連續可調的濾波器且調整容易。
若是使用電位器、可變電容器，有源濾波器的頻率精度易于達到0.5%。
有源濾波器不用電感器，體積小、重量輕，在低頻情況下，這種優點更為突出。
設計有源濾波器比設計LC濾波器更加有靈活性，也可得到電壓增益，但應注意，有源濾波器以集成運放作有源元件，所以一定要電源，輸入小信號時受運放帶寬有限的限制，輸入大信號時受運放壓擺頻的限制，這就決定了有源濾波器不適用于高頻范圍，建議選擇無源濾波器。

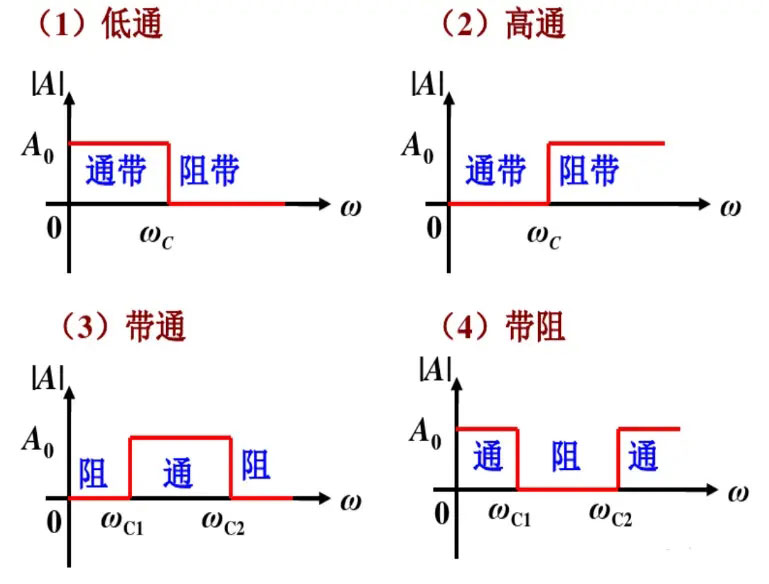

按通頻帶分類，有源濾波器可分為低通濾波器（LPF）、高通濾波器（HPF）、帶通濾波器（BPF）、帶阻濾波器（BEF）等，它們的聯系區別如圖所示：
按銅帶濾波特性分類，有源濾波器可分為最大平坦型（巴特沃思性）濾波器、等波紋型（切比雪夫型）濾波器、線性相移（貝塞爾型）濾波器等。
按運放電路的構成分類，有源濾波器可分為無線增益單反饋環形濾波器、無線增益多反饋環形濾波器、壓控電源型濾波器、負阻變換器型濾波器、回轉器型濾波器等。
星明科技公司專注于有源濾波器(apf有源濾波器),SVG無功補償,三相不平衡調節衡治理裝置等智能電氣設備的生產，星明科技的有源濾波器真正的足容量！三電平技術、模塊化設計、支持多機并聯！不僅提供有源濾波器產品，同時也提供技術支持，選擇星明科技是您明智之舉哦！
